什么是物聯網?
一、物聯網的概念
物聯網(Internet of Things,IoT)即“萬物相連的互聯網”,是傳統互聯網的拓展與延伸[1];ヂ(lián)網是由許多網絡(局域網)連接起來的一個龐大網絡,為所有計算機的信息交互提供通道。逐漸的,這個互聯網中不僅接入計算機,還加入了許多手機、平板等移動終端,就形成了移動互聯網。
而隨著科技的不斷進步,人們發現只要為生活中的各類物品裝上芯片,就能讓它們接入互聯網中,實現“萬物互聯”,這就是物聯網誕生的初衷。
物聯網既基于互聯網、傳統電信網等信息的載體,同時又在這些載體的基礎上進行拓展,加入物聯網的相關協議,諸如RFID、Bluetooth、MQTT、Coap等協議,讓不同的物理設備形成互聯互通的網絡。通俗來講,物聯網的概念就是讓生活中的各種設備具備接入互聯網的能力,實現人與物、物與物之間的信息交互。
二、物聯網的組成

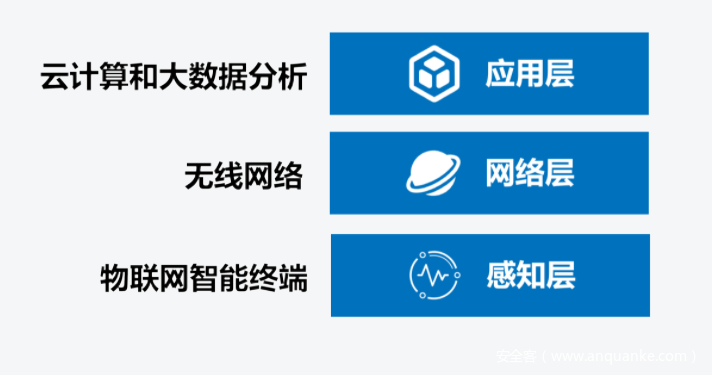

物聯網通常由3層架構組成,由下到上依次為感知層、網絡層、應用層[2]。通俗的來講,分為端、管、云三部分:
端指的是終端。物聯網終端實現數據信息采集,屬于物聯網的感知層;
管指的是管道。所有為物聯網提供數據傳輸?shù)脑O(shè)備、系統都屬于管道;
云是大數據處理的中樞,提供面向用戶的設備管理和數據匯聚等功能。

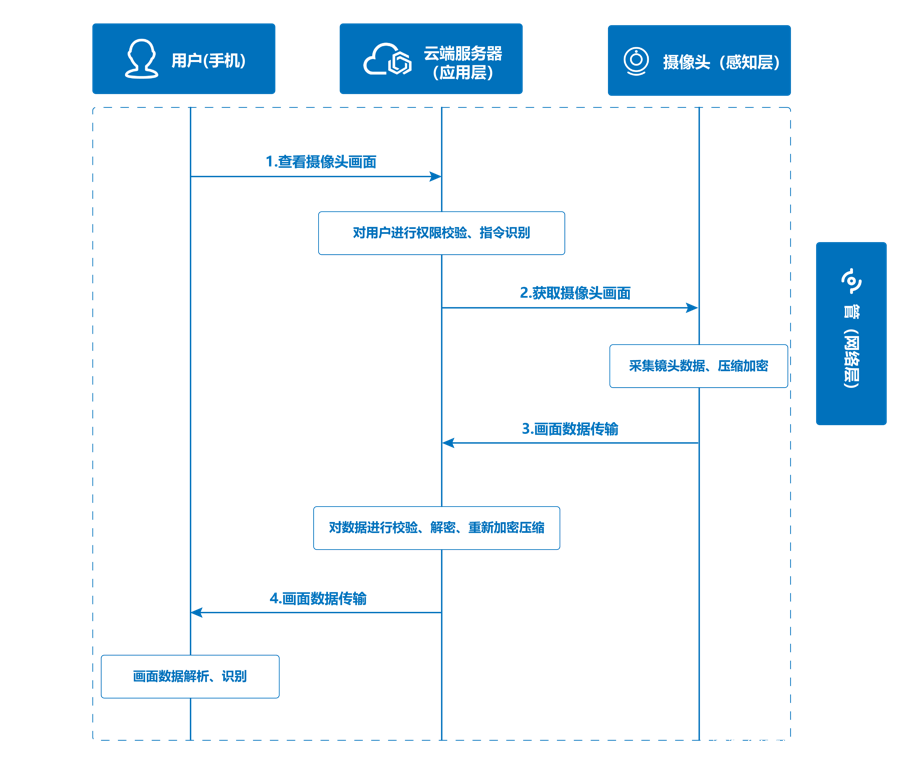

以家用智能攝像機為例,我們通過手機的APP遠程訪問家里的攝像機,查看家里的情況,并將視頻實時上傳到云上。在這個過程中,物聯網模型由用戶(手機)、云端服務器、攝像頭、傳輸系統四元素組成。交互模型如下圖所示:

攝像頭屬于物聯網中的感知層,進行現實世界的視頻數據采集;云端則為物聯網的應用層,匯聚、處理、分析攝像頭傳輸回來的視頻數據等,并與用戶進行信息交互。在這個模型中,為攝像頭與云端提供數據傳輸管道的設備,均屬于網絡層。
三、物聯網終端
物聯網終端是我們?nèi)粘I钪薪佑|最多的部分,本系列文章也以物聯網終端為核心而展開。
物聯網終端是物聯網中連接傳感網絡與傳輸網絡層,實現采集數據及向網絡層發送數據的設備[3]。物聯網終端擔負著數據采集、數據處理、加密、傳輸?shù)榷喾N功能,甚至?xí)蛴脩籼峁┕芾泶翱。?dāng)缺少物聯網終端時,傳感數據將無法整合傳輸?shù)皆贫,”物“?lián)網將不復存在。

物聯網終端實際上是傳統嵌入式設備的拓展,通常由MCU(微型計算機)、傳感器、執行器、通信模塊與操作系統組成。終端的形式多種多樣,從使用的行業領域來分,可以分為工業物聯網終端、農業物聯網終端、物流物聯網終端、安防物聯網終端等;按便攜性可以分固定終端、移動終端與手持終端等。
四、硬件基礎
深入學習物聯網終端安全知識之前,首先需要掌握基本的硬件基礎知識。本節我們將介紹PCBA的基本概念及其板載常見的元器件和各種接口、芯片。

4.1 PCBA的基本概念
PCBA(printed circuit board assembly)簡稱主板,就是將PCB(printed circuit board,簡稱印刷電路板)與元器件組裝起來,是物聯網設備的硬件模塊。PCBA通常包括中央處理器、存儲器、電源、輸入設備、輸出設備、數據通路/總線和外部資源接口等一系列硬件組件。
4.2 認識電子元器件

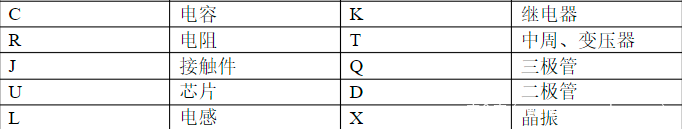

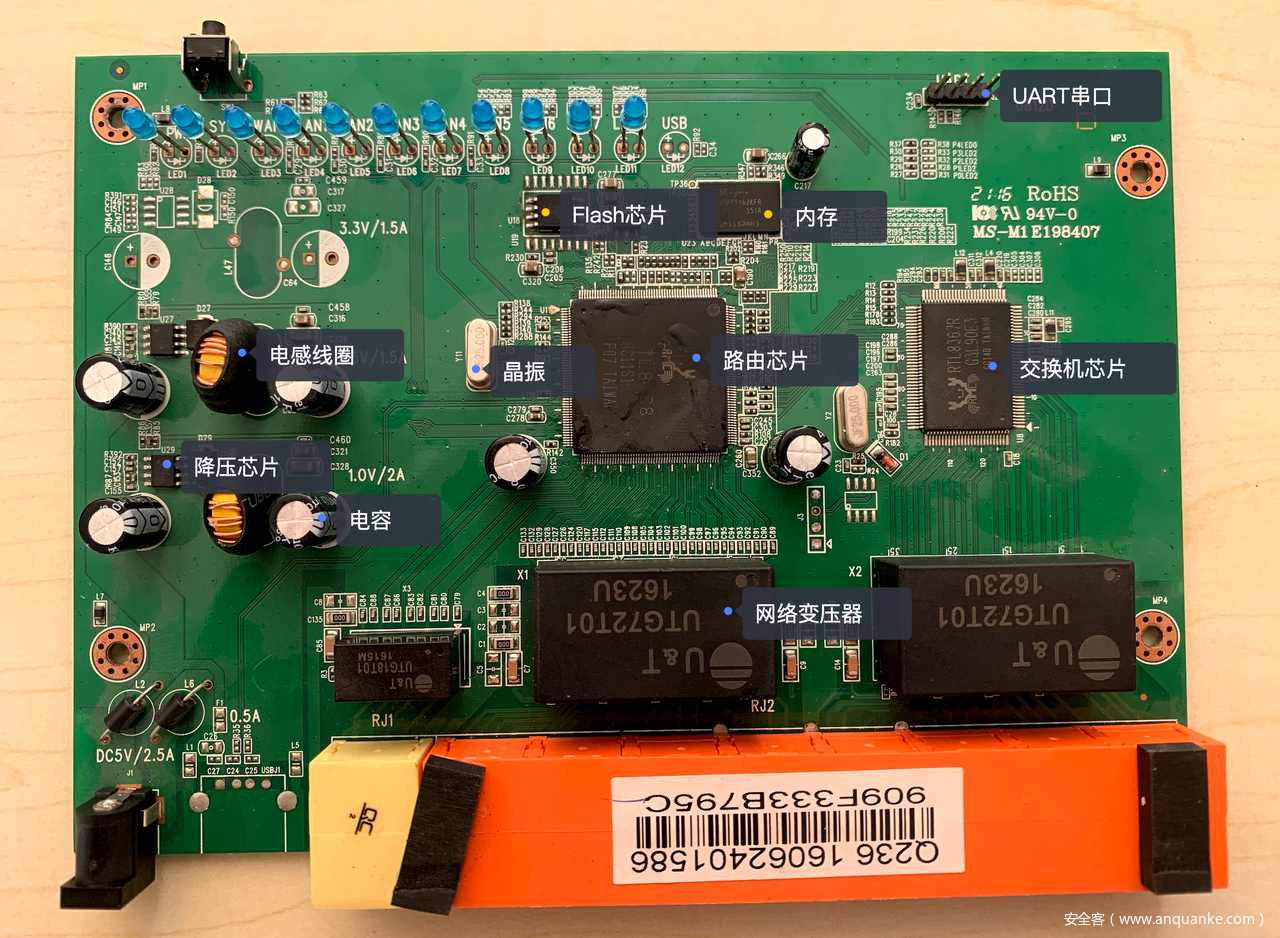

在物聯網終端的PCBA上,最為常見的電子元器件包括電阻、電容、電感、二極管、晶振等。
4.3 了解儲存芯片
ROM存儲芯片

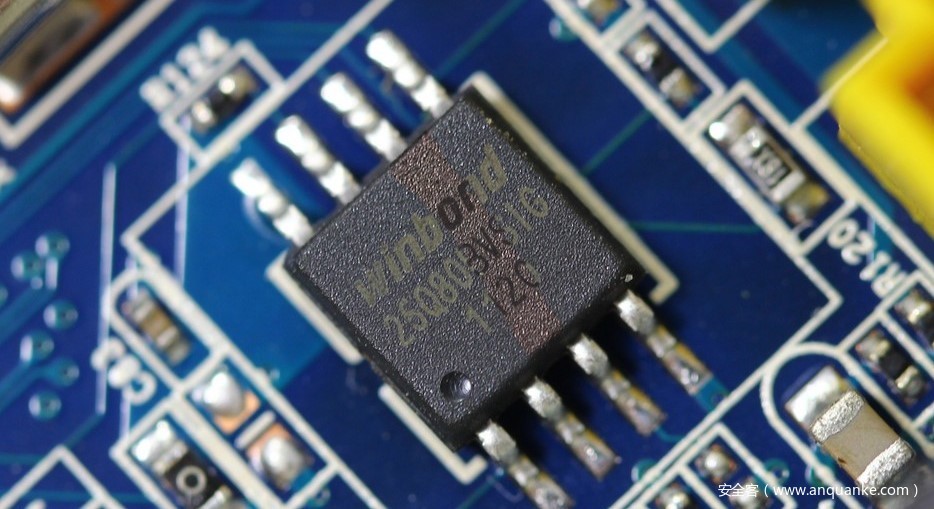

圖示 winbond ROM
ROM是Read Only Memory的縮寫,譯為只讀存儲器。ROM可以在掉電的情況下,依然保存原有的數據,但無法修改內容,適合存儲長期使用的數據、程序,也就是我們常稱的外存。如今的ROM已經發展出了EEPROM(帶電可擦可編程只讀存儲器),可以按字節進行有限次數的內容刷寫,在終端運行時,可以進行數據的修改。傳統物聯網終端的程序與數據通常存放在EEPROM中。
RAM儲存芯片

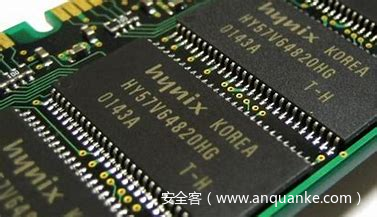

圖示 SDRAM芯片
RAM:RAM(Random Access Memory)稱為隨機訪問存儲器,是易失性存儲器。當RAM斷電時,其保存內容將全部丟失,但讀寫速度相對較快,適用于保存短時間使用的數據與程序,這也是我們常稱的內存。
FLASH儲存芯片

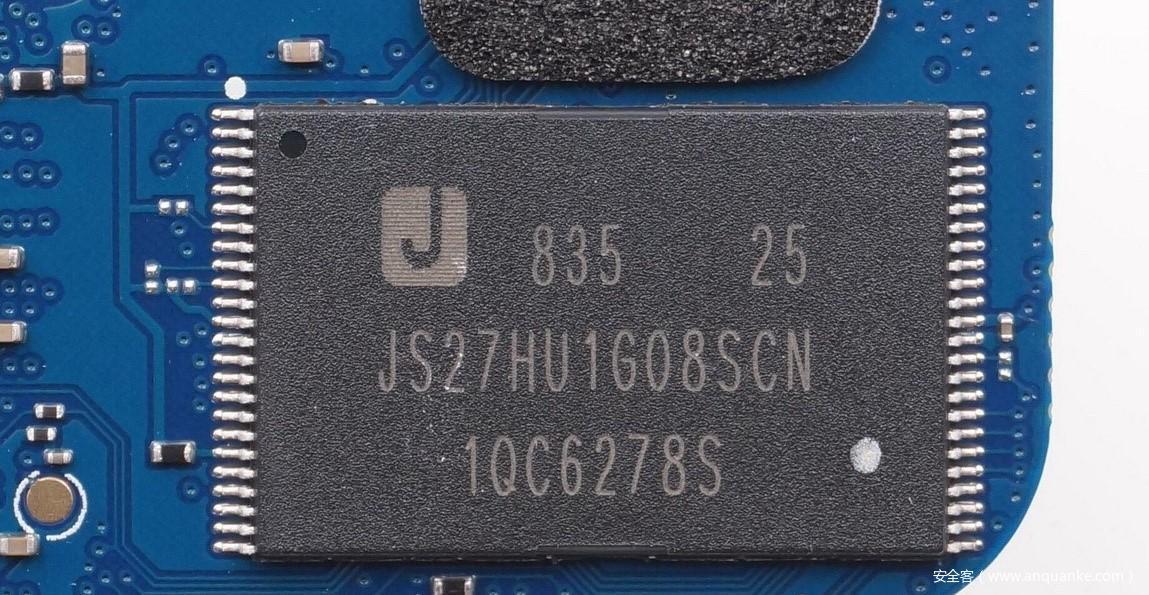

圖示 Nand Flash芯片
FLASH又稱閃存,是廣義上的ROM,融合了RAM與ROM的優點,能夠多次擦寫,讀寫速度快,并且斷電時不丟失數據。所以FLASH也常作為物聯網終端設備的代碼存儲空間。
常見的FLASH存儲器又分為兩種:NAND FLASH與NOR FLASH。NAND FLASH的改寫速度要比NOR FLASH快許多,且容量更大;而NOR FLASH讀取速度則稍快一些,傳輸效率更高。因此NAND FLASH適合存儲大量數據,NOR FLASH則更適合存儲少量代碼。
相較于EEPROM,F(xiàn)LASH按照扇區操作修改數據,電路邏輯更簡單,成本更低,但無法在設備運行時對數據進行修改。因此,在一些物聯網設備中,會同時配置EEPROM與FLASH兩個存儲芯片,EEPROM負責保存設備的數據,方便隨時修改;而FLASH則負責保存設備的程序。在一些廉價的終端設計中,可能只有FLASH一種存儲芯片,同時保存程序與數據。
介紹完常見的存儲芯片,接下來我們了解一下在安全研究過程中常用的設備調試接口。
4.4 調試接口
在物聯網終端開發流程中,調試是一個必不可少的環節。開發工程師可以通過調試接口對設備進行軟件的功能完備性測試,整體系統的性能測試與壓力測試等。安全研究人員則能通過設備的調試接口讀取設備的運行數據、日志,下載設備的軟件,調試設備的系統等。在對設備進行安全分析時,合理利用調試接口能夠達到事半功倍的效果。
UART接口
UART(Universal Asynchronous Receiver/Transmitter)接口是訪問設備最為常見的方式,屬于異步串行通信協議接口。廠商在部署設備時可以通過UART接口進行設備診斷、日志記錄等操作,所以在研究終端設備時,我們需要重點關注設備的UART接口。
物聯網終端中的UART接口常采用的TTL電平標準進行信號傳輸,這種邏輯門電路采用二進制規定,+5V或+3.3V等價于邏輯“1”,0V等價于邏輯“0”。
UART接口在工作時不需要外部時鐘,而是根據固定的波特率進行數據采樣,根據TTL電平規則轉換成相應的二進制,然后將采樣結果通過規定二進制長轉換成字符串形式。如果接口設置的波特率與設備的波特率不匹配,轉換出的二進制結果將不正確,會導致轉換出的字符串顯示亂碼。物聯網終端常見的波特率通常為9600、115200。UART接口通常有4個引腳,分別是Tx、Rx、Vcc和GND。

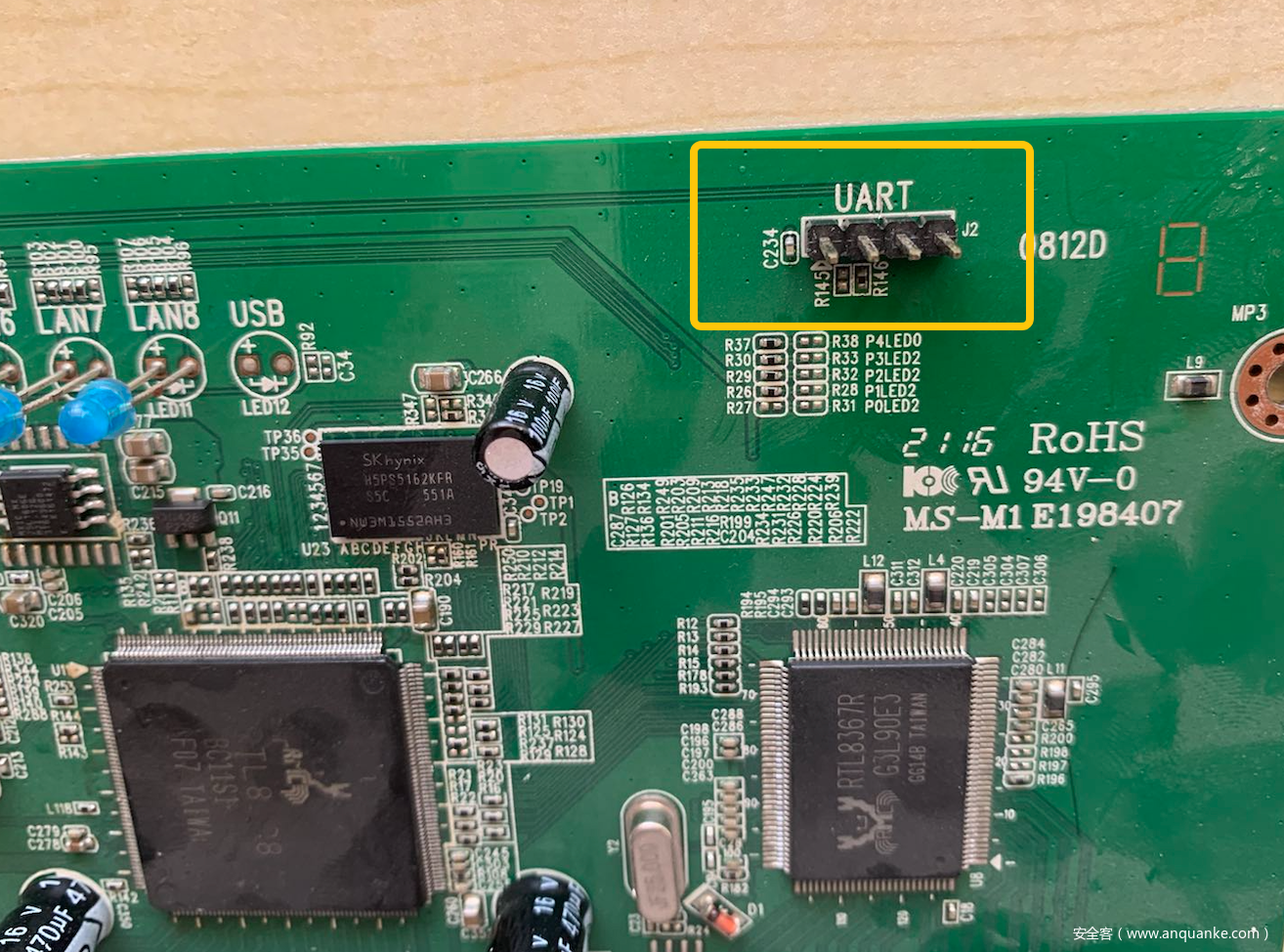

圖示 PCBA上的UART
Tx引腳是設備的數據發送端;Rx引腳是設備的數據接收端;Vcc是電壓電源端,通常是3.3V或5V,與Tx、Rx兩引腳的電壓通常相近;GND是設備的接地引腳,電壓為0V。

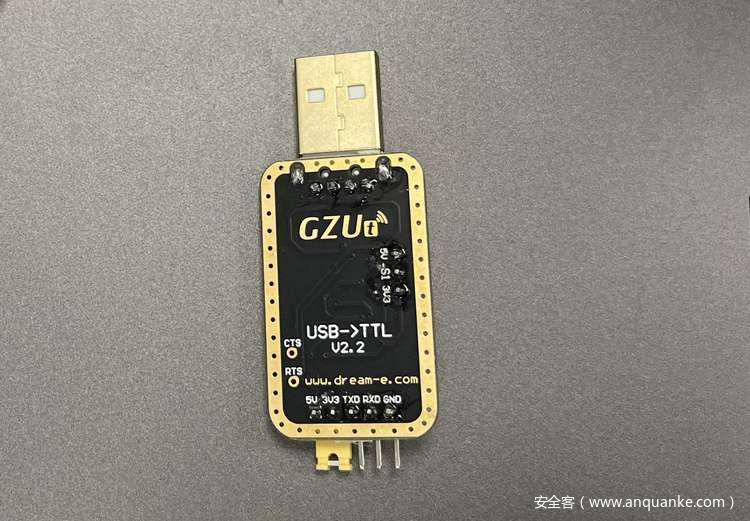

圖示 USB轉TTL模塊

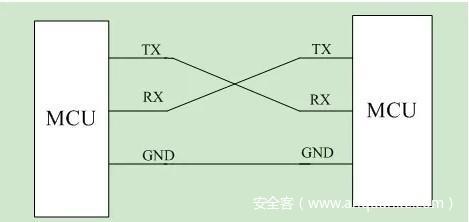

在進行調試時,需要通過USB轉TTL工具,連接計算機與PCBA的UART接口。在進行連接時,需要注意相關的接口順序:

JTAG接口
JTAG接口類似于UART接口,同樣能夠?qū)υO(shè)備進行調試。通過JTAG接口還能夠直接訪問FLASH或RAM,進行數據轉儲等。JTAG接口包含5個引腳:
TDI:數據輸入引腳
TDO:數據輸出引腳
TMS:測試模式選擇
TCK:測試時鐘
TRST:測試復位
